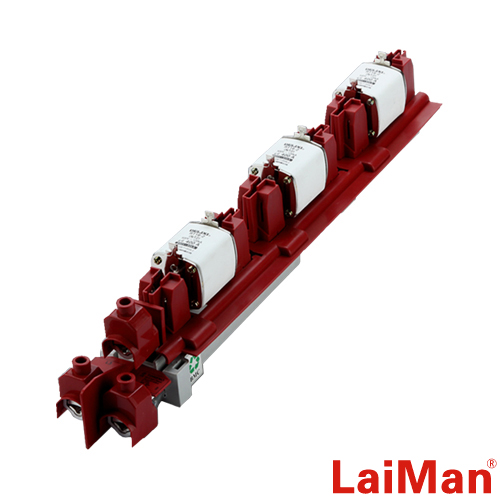

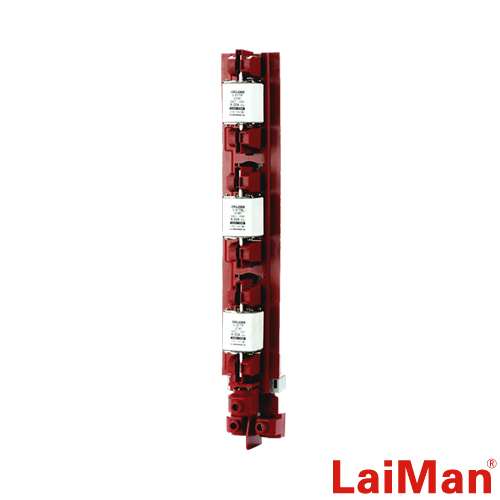

LMHR-400J简装式条形隔离开关
LMHR-400J简装式条形隔离开关
  • Online: 点击这里给我发消息
  • Sales:Liu Chuan building 2903, Liushi, Wenzhou
  • Linkman:Mr Wei
  • Phone:+86 138 6863 8928
  • Fax:0577-62779102 to 8001
  • 产品概述
  • 技术参数
  • 安装尺寸
  • 型号示意
  • 产品用途:
    LMHR系列熔断器式隔离开关(条形)首创电流互感器与熔断器开关一体化,适用于额定电流160A-630A,额定频率50/60HZ。该系列产品模块化,体积小,使用安全可靠,应用在低压配电柜中有极高的装容密度,显示出很高的经济性、安全性和应变性,不仅具有开关、保护功能,还可以扩展其他功能,不单纯是一种开关形式,更重要的是它是一种完整的智能化系统,广泛应用于电缆分支箱、箱式变电站、工厂、小区等,是未来配电领域的一个趋势。
    产品符合标准:GB14048.3、IEC60947-3

    产品特点:
    1、设计简洁,使用成本较低;
    2、减少布线,便于增加回路,增加箱体使用率;
    3、树脂玻璃纤维底座,V0级别阻燃性,外壳防护等级可达IP30;
    4、可选装置隔离刀片,操作更安全;
    5、瞬时分断力可达100KA,带负荷操作能力可达1.3倍额定电流;
    6、可加装熔丝监测器、信号开关及远程控制模块。
  • 类型
    Model 185mm-System
    LMHR-250S LMHR-400S LMHR-630S
    熔断器尺寸
    Fuse size
    1 2 3
    额定工作电压(Ue
    Rated operational voltage
    400V 500V 690V
    额定绝缘电压(Ui)
    Rated insulation voltage
    1000V
    额定频率(Hz)
    Rated frequency
    40/50/60 Hz
    额定冲击耐受电压(Uimp)
    Rated impulse withstand voltage
    12kV
    额定工作电流(Ie)
    Rated operational current
    250A 400A 630A
    额定短路电流(Iq)
    Rated short circuit current
    120KA
    防护等级
    Protection degree
    IP10
    机械寿命
    Mechanical lifetime
    2000
    接线面积
    Terminal cross section
    120mm2 240mm2 300mm2
    出线接线方式
    Method connecting wire
    Screw & V-Clamp
    安装方式
    Installation method
    Screw & Hook
    螺钉连接
    Screw fastening
    M10/M12
    环境温度
    Ambinet temperature
    应用类别
    Use classes
    AC-23B AC-22B AC-21B
    符合标准
    Standard
    GB14048.3-2008 / IEC60947-3 / EN60947-3 / VDE0660
  • 产品概述
  • 产品用途:
    LMHR系列熔断器式隔离开关(条形)首创电流互感器与熔断器开关一体化,适用于额定电流160A-630A,额定频率50/60HZ。该系列产品模块化,体积小,使用安全可靠,应用在低压配电柜中有极高的装容密度,显示出很高的经济性、安全性和应变性,不仅具有开关、保护功能,还可以扩展其他功能,不单纯是一种开关形式,更重要的是它是一种完整的智能化系统,广泛应用于电缆分支箱、箱式变电站、工厂、小区等,是未来配电领域的一个趋势。
    产品符合标准:GB14048.3、IEC60947-3

    产品特点:
    1、设计简洁,使用成本较低;
    2、减少布线,便于增加回路,增加箱体使用率;
    3、树脂玻璃纤维底座,V0级别阻燃性,外壳防护等级可达IP30;
    4、可选装置隔离刀片,操作更安全;
    5、瞬时分断力可达100KA,带负荷操作能力可达1.3倍额定电流;
    6、可加装熔丝监测器、信号开关及远程控制模块。
  • 技术参数
  • 类型
    Model 185mm-System
    LMHR-250S LMHR-400S LMHR-630S
    熔断器尺寸
    Fuse size
    1 2 3
    额定工作电压(Ue
    Rated operational voltage
    400V 500V 690V
    额定绝缘电压(Ui)
    Rated insulation voltage
    1000V
    额定频率(Hz)
    Rated frequency
    40/50/60 Hz
    额定冲击耐受电压(Uimp)
    Rated impulse withstand voltage
    12kV
    额定工作电流(Ie)
    Rated operational current
    250A 400A 630A
    额定短路电流(Iq)
    Rated short circuit current
    120KA
    防护等级
    Protection degree
    IP10
    机械寿命
    Mechanical lifetime
    2000
    接线面积
    Terminal cross section
    120mm2 240mm2 300mm2
    出线接线方式
    Method connecting wire
    Screw & V-Clamp
    安装方式
    Installation method
    Screw & Hook
    螺钉连接
    Screw fastening
    M10/M12
    环境温度
    Ambinet temperature
    应用类别
    Use classes
    AC-23B AC-22B AC-21B
    符合标准
    Standard
    GB14048.3-2008 / IEC60947-3 / EN60947-3 / VDE0660
  • 安装尺寸
  • 型号示意
