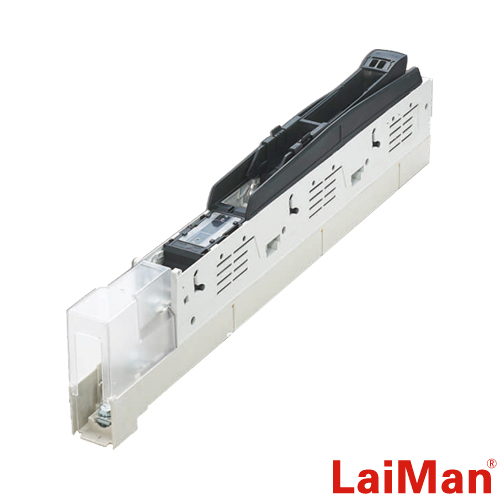

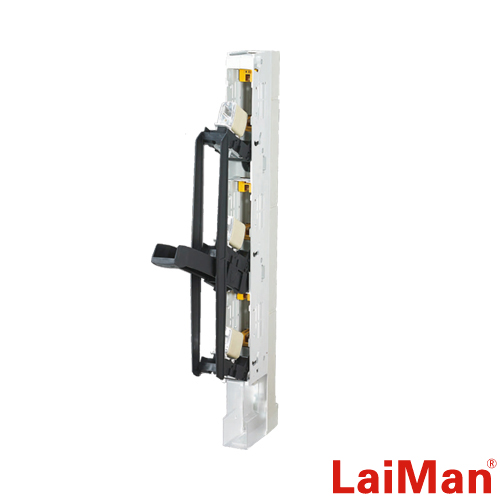

LMHR-160L联体式条形隔离开关
- Online：
- Sales：555 Liule Road,Liushi,Wenzhou,Zhejiang,China
- Linkman：Mr Wei
- Phone：+86 138 6863 8928
- Fax：0577-62779102 to 8001
- 产品概述
- 技术参数
- 安装尺寸
- 型号示意
- 产品用途：
LMHR系列条形熔断器式隔离开关首创电流互感器与熔断器开关一体化，适用于额定电流160A-630A，额定频率50/60HZ。该系列产品模块化，体积小，使用安全可靠，应用在低压配电柜中有极高的装容密度，显示出很高的经济性、安全性和应变性，不仅具有开关、保护功能，还可以扩展其他功能，不单纯是一种开关形式，更重要的是它是一种完整的智能化系统，广泛应用于电缆分支箱、箱式变电站、工厂、小区等，是未来配电领域的一个趋势。
产品符合标准：GB14048.3、IEC60947-3
产品特点：
1、联体可三相同时闭合、断开；分体可单独操作；
2、操作更安全，熔芯安装于手柄，并可直接作为触头刀片使用；
3、美观实用，座、体拆卸方便，与箱体安装快捷，施工方便；
4、减少布线，便于增加回路，增加箱体使用率；
5、树脂玻璃纤维底座，V0级别阻燃性，外壳防护等级可达IP30；
6、最新产品，市场使用率最高，投标定制款式；
7、瞬时分断力可达100kA，带负荷操作能力可达1.3倍额定电流；
8、可加装熔丝监测器，信号开关以及远程控制模块。
型号定义： 类型
Model 185mm-SystemLMHR-160L 熔断器尺寸
Fuse size00 （IEC60269-2） 额定工作电压（Ue
Rated operational voltage400V 500V 690V 额定绝缘电压（Ui）
Rated insulation voltage1000V 额定频率（Hz）
Rated frequency40/50/60 Hz 额定冲击耐受电压（Uimp）
Rated impulse withstand voltage12kV 额定工作电流（Ie）
Rated operational current160A 额定短路电流（Iq)
Rated short circuit current120kA 额定短时耐受电流 (Icw)
Rated short time current16kA/1s 防护等级
Protection degree
IP30 机械寿命
Mechanical lifetime
2000 接线面积
Terminal cross section10-70 mm2 出线接线方式
Method connecting wireScrew & V-Clamp 安装方式
Installation methodScrew & Hook 螺钉连接
Screw fasteningM8 环境温度
Ambinet temperature应用类别
Use classesAC-23B AC-22B AC-21B 符合标准
StandardGB14048.3-2008 / IEC60947-3 / EN60947-3 / VDE0660
- 产品概述
- 产品用途：
LMHR系列条形熔断器式隔离开关首创电流互感器与熔断器开关一体化，适用于额定电流160A-630A，额定频率50/60HZ。该系列产品模块化，体积小，使用安全可靠，应用在低压配电柜中有极高的装容密度，显示出很高的经济性、安全性和应变性，不仅具有开关、保护功能，还可以扩展其他功能，不单纯是一种开关形式，更重要的是它是一种完整的智能化系统，广泛应用于电缆分支箱、箱式变电站、工厂、小区等，是未来配电领域的一个趋势。
产品符合标准：GB14048.3、IEC60947-3
产品特点：
1、联体可三相同时闭合、断开；分体可单独操作；
2、操作更安全，熔芯安装于手柄，并可直接作为触头刀片使用；
3、美观实用，座、体拆卸方便，与箱体安装快捷，施工方便；
4、减少布线，便于增加回路，增加箱体使用率；
5、树脂玻璃纤维底座，V0级别阻燃性，外壳防护等级可达IP30；
6、最新产品，市场使用率最高，投标定制款式；
7、瞬时分断力可达100kA，带负荷操作能力可达1.3倍额定电流；
8、可加装熔丝监测器，信号开关以及远程控制模块。
型号定义： - 技术参数
类型
Model 185mm-SystemLMHR-160L 熔断器尺寸
Fuse size00 （IEC60269-2） 额定工作电压（Ue
Rated operational voltage400V 500V 690V 额定绝缘电压（Ui）
Rated insulation voltage1000V 额定频率（Hz）
Rated frequency40/50/60 Hz 额定冲击耐受电压（Uimp）
Rated impulse withstand voltage12kV 额定工作电流（Ie）
Rated operational current160A 额定短路电流（Iq)
Rated short circuit current120kA 额定短时耐受电流 (Icw)
Rated short time current16kA/1s 防护等级
Protection degree
IP30 机械寿命
Mechanical lifetime
2000 接线面积
Terminal cross section10-70 mm2 出线接线方式
Method connecting wireScrew & V-Clamp 安装方式
Installation methodScrew & Hook 螺钉连接
Screw fasteningM8 环境温度
Ambinet temperature应用类别
Use classesAC-23B AC-22B AC-21B 符合标准
StandardGB14048.3-2008 / IEC60947-3 / EN60947-3 / VDE0660 - 安装尺寸
